NO.116　携帯電動歯ブラシの振動加速度測定

●測定目的
　電動歯ブラシの３軸振動加速度測定を目的とした。

●測定内容
　市販されている国産電動歯ブラシを丸型クランプに水平固定し、歯ブラシ部分の振動加速度の測定を行った。
　参考）国産メーカー携帯電動歯ブラシの振動周波数測定（ＦＦＴ分析）

●使用機器
　汎用振動計(ＩＭＶ：ＶＭ-1970)　ピックアップ（ＩＭＶ：VP-4132）　振動校正器（小野測器：VX-1100）　データレコーダ(リオン：DA-20) 　分析ソフト(リオン：DA-20PA1)

●測定試料
　国産メーカー　乾電池駆動携帯電動歯ブラシ

●測定方法

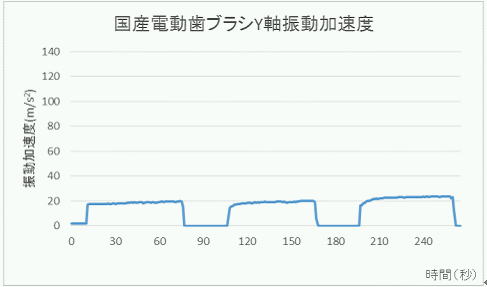

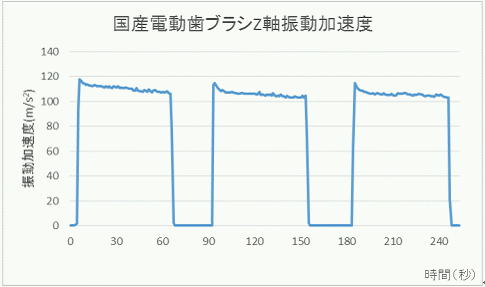

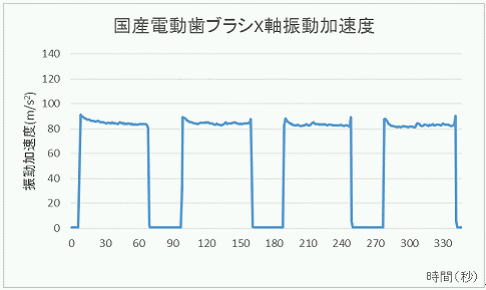

　電動歯ブラシ本体を丸型クランプに水平に固定し、歯ブラシ部先端の反対側の面に、ピックアップを接着剤にて固定（接着）し、３軸の振動加速度を測定した。

　イメージ図
