NO.103　排水溝（用水路）による振動減衰実験

●測定内容
　道路交通振動は、表面振動が伝播すると言われている。　
　伝播の対策として、
　・発生源対策として路盤の平滑化、歩道等での距離減衰を利用したもの
　・表面振動の伝播軽減として防振溝など

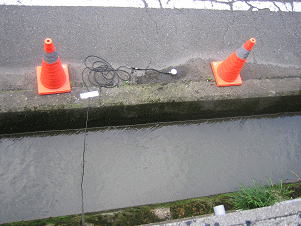

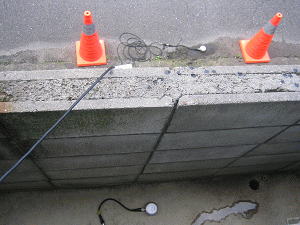

　があり、当事務所の裏が測定イメージと写真に示すように用水路があり、防振溝と見立てて道路端と事務所敷地内での振動レベルと地盤卓越振動数を測定した。
　　　
●使用機器
　振動レベル計（リオン：VM-52) 　データレコーダ(リオン：DA-20)　分析ソフト(リオン：DA-20PA1)

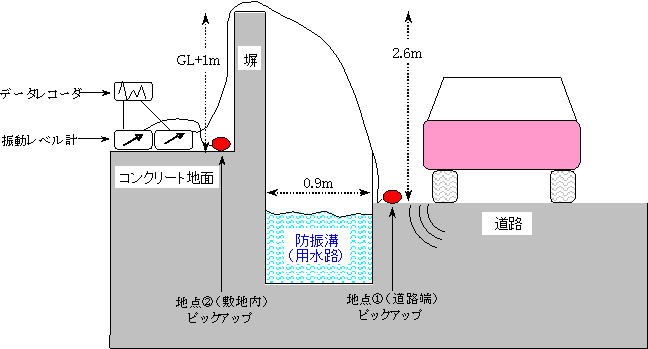

●測定イメージ

●測定場所
　　　事務所裏（敷地内及び道路端）

●測定結果（概要）
　結論として、振動レベルではＬ10で4ｄB、最大値で10ｄBの低減があった。

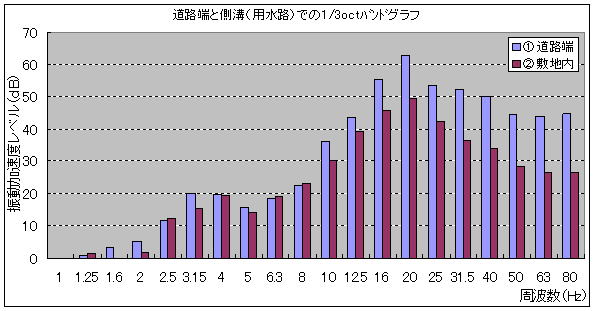

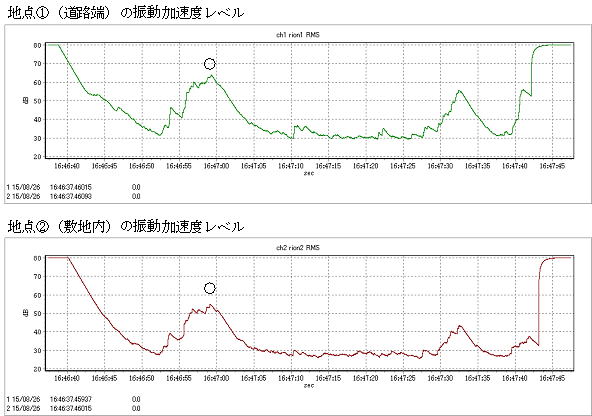

　地盤卓越振動数は、大型車両1台ではあるが、20Hzであり、14ｄBの低減があった。
　防振溝として単純に低減したのか、道路面よりも敷地内高さが1.6ｍ高いことも影響して低減したのかも知れない。

●測定結果（詳細））

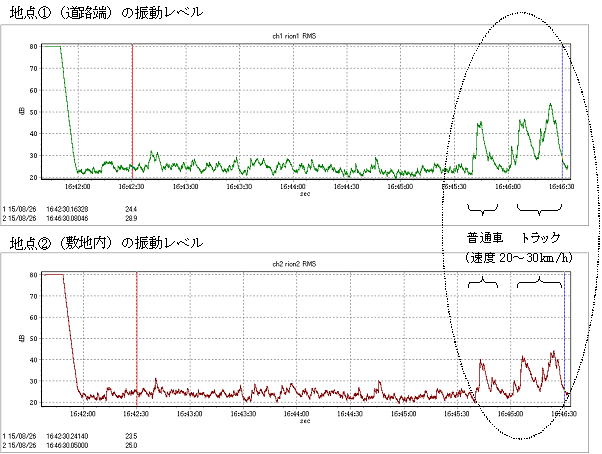

　道路端と排水溝（用水路）を介した敷地内での振動レベル比較
　地点①（道路端）と地点②（敷地内）を比較すると地点②の方がL10で4ｄBz、最大値で10ｄBz低下し、車両振動等は表面振動の伝播と言われていることから一定の効果はあるようだ。

・道路端と排水溝（用水路）を介した敷地内での振動レベル比較

地点	時間率振動レベル			最大値	主な振動源	地面の状態
地点	L10	L50	L90	最大値	主な振動源	地面の状態
①道路端	34	<30	<30	54	車両	アスファルト
②敷地内	30	<30	<30	44	車両	コンクリート
