NO.015　全自動洗濯機騒音の騒音・振動（1/3オクターブバンド周波数分析）

●測定目的
　全自動洗濯機の個別動作における騒音・振動レベルの測定と1/3オクターブバンド周波数分析を求めることを目的とする。

●測定対象
　国産全自動洗濯機（6ｋｇタイプ）

●測定項目
　・騒音レベル、振動レベル
　・1/3オクターブバンド周波数分析（音圧レベル、振動加速度レベル））

●測定方法

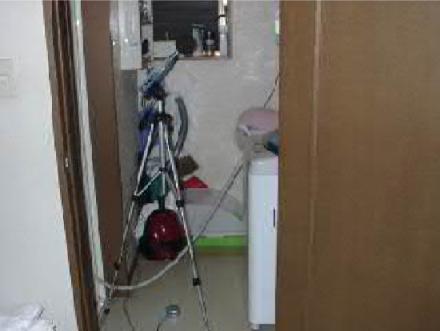

　・洗濯機に２kgの洗濯物を入れて自動コースにて洗濯し、機側0.3ｍの位置に振動ピックアップ、同位置高さ1.2ｍにて騒音計のマイクを設置して測定。
　・騒音計、振動レベル計の周波数特性は、平坦特性でサンプリングし、騒音レベルを求めるときにA特性、振動レベルを求めるときに鉛直方向の重み付けを行った。

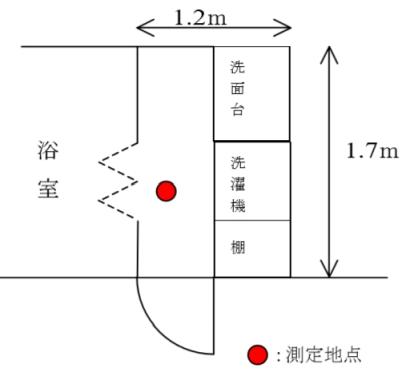

　※：無響室等の測定環境ではなく、狭い脱衣場、床はフローリングである。

●測定結果

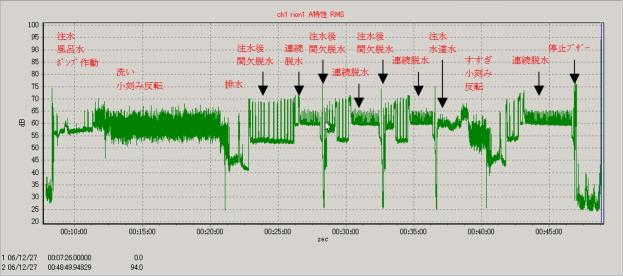

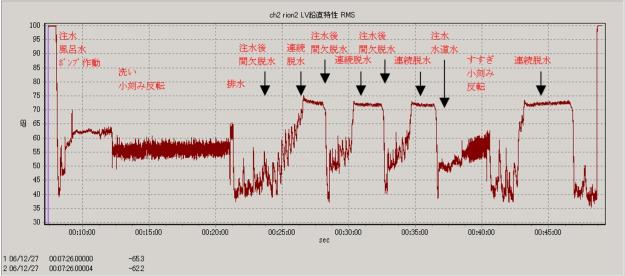

1.騒音レベル、振動レベル
・騒音レベル：脱水（間欠、連続）時が高く、52～70dB程度であった。
・振動レベル：連続脱水72～74dBであった。
2.1/3オクターブバンド周波数分析

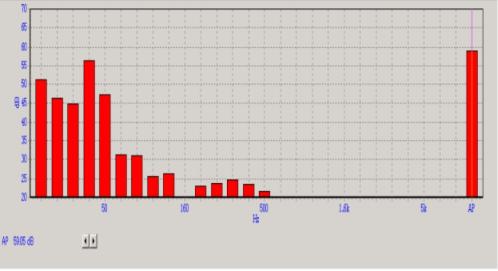

・音圧レベル：

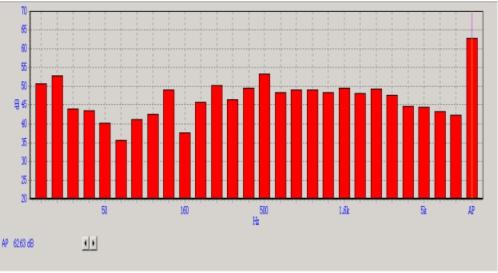

　①洗い･小刻み反転時：1ｋ～8kHzの広い周波数が高くなっている。

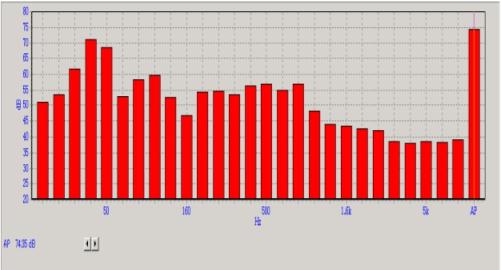

　②連続脱水時：40～50Hzの周波数が高い。

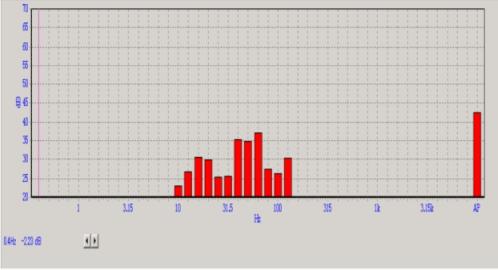

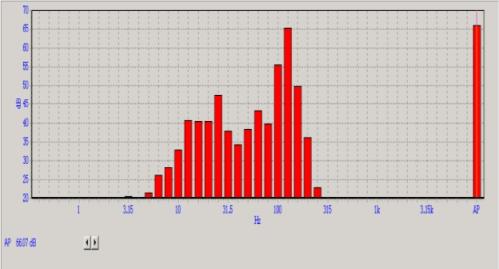

・振動加速度レベル：
　①洗い･小刻み反転時：100Hz以上（参考値）の周波数が高くなっている。

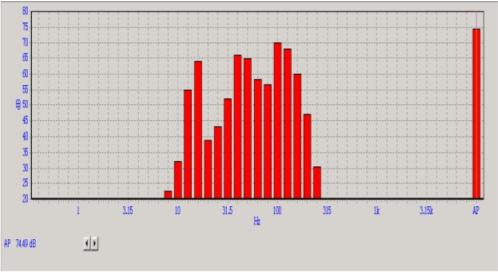

　②連続脱水時：16Hzの周波数が高い。

項目	単位	状　態
項目	単位	停止時	注水風呂水ﾎﾟﾝﾌﾟ	洗い小刻み反転	間欠脱水	連続脱水	停止ﾌﾞｻﾞｰ
騒音	dB	28-30	56-57	52-66	52-70	60-65	75
振動	dB	35-40	60-63	53-59	40-70	72-74	－
